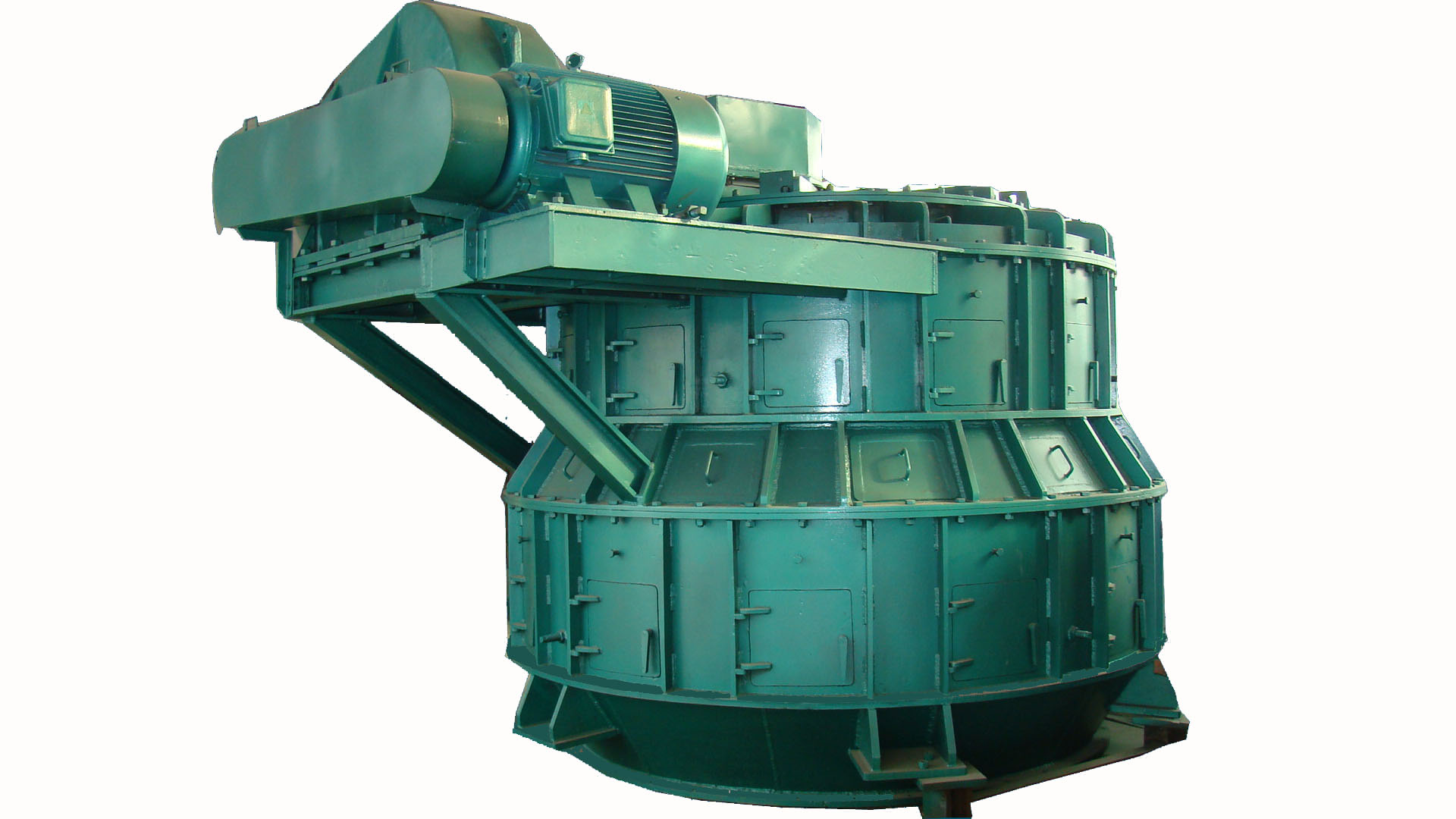

產品簡介：
超級破碎機適用于破碎中等硬度以上的超硬物料的破碎，如花崗巖、玄武巖、石英巖、鐵礦石、鵝卵石的破碎作業。
類型：低轉速破碎機 型號：CX-B 出料粒度：平均≤3（mm）
耗電：0.7（kw） 電動機功率：18.5-160 粉碎程度：細磨機
品牌：超級破碎機 作用對象：石料 給料粒度：≤80（mm）
生產能力：10-200噸每小時（kg/h）
1產品特點:
該產品為一種復合型破碎設備，它具有低轉速、大破碎比的優點。它綜合利用了各種傳統破碎設備中的沖、搓、磨、擠、壓、剪、切等功能，充分運用各種力的復合作用，使物料在破碎腔內得到充分地粉碎。為目前在同類設備中能源利用率****，耐磨材料消耗****的一種科技產品，在國內外處于****水平。
2性能特點:
（1）安全：設備配有除鐵器，專用避鐵裝置，對設備進行自動保護。
（2）節能：電機功率90kw，臺時產量可達110-150t/h。
（3）降耗：耐磨材料的消耗為０．15元/t以下。一付齒板可磨熟料30萬噸以上.齒板可以以舊換新。
（4）效果：能將≤150mm的物料一次性破碎為平均3mm以下，能****一付齒板用盡時其出料粒度也不變。提高磨機臺時產量的幅度在30%-50%之間。特殊情況下還會更高。
（5）實用：一次性投資小、運行成本低、基本無維修、運轉率高、出料粒度均勻穩定、提高磨機產量********。
（6）環保：無揚塵、無震動、無噪音。
3原理簡介:
3.1結構原理
該設備分為傳動裝置,破碎主體,進料裝置與卸料裝置幾個部分,傳動裝置由電動機,減速機,聯軸器及一套圓錐齒輪組成。其中電動機，減速機，聯軸器及齒輪的主動齒固定于破碎主體上與整個設備形成一個整體；從動齒固定于破碎主體內的轉子部份上,采用機械密封將齒輪密封.破碎主體主要由外殼,靜齒板承載錐體,靜齒板,動齒板,動齒板承載轉子組成。動靜齒板之間形成一個V形腔體。V形腔體的下口寬度決定出料粒度的大小,在靜齒板承載錐體外設有機械千斤頂和鎖定裝置,通過調節該裝置可以使錐體相對于動齒板上下移動,從而改變V形腔下口端的口寬以達到調節粒度的目的。進料裝置由多通道進料管均勻地分布于各個破碎腔周圍。由于物料經破碎腔后呈圓周放料,所以在卸料部份設有一錐形斗將其收集,**后物料從錐斗下口端排出。
3.2工作原理
電機將動力經減速機,聯軸器及圓錐齒輪帶動破碎主體轉子一起轉動，從而使動齒板與靜齒板之間形成一個相對旋轉的運動方式，物料從進料裝置均勻地進入破碎體的V形腔內,根據物料的大小與重力作用,在V形腔內不同的大小空間內受阻而作瞬間停留，其中較大的物料停留在腔體上端,動靜齒板上大齒尖的相對運行對其產生巨大的沖擊作用使其粉碎解體。解體后的大料失去V形腔壁的支撐在重力影響下向腔內更小的空間下落進入齒板的斜齒條部位,受斜齒條在運轉過程中產生垂直分力作用,物料被強行帶入V形腔更小的空間之內,這個過程中,物料受到充分的擠壓作用,同時,動齒板在旋轉過程中所產生的水平分力,在動靜齒板的齒條上形成對物料的搓磨,而物料在V形腔內形成的料層,受轉子旋轉作用靠近轉子與遠離轉子的料層運行速率會有相對變化,這樣在物料之間也形成搓磨作用,使物料進一步被細化。細化后的物料**后進入V形腔內相對狹小的腔段，當動靜齒板的齒縫相對時,空間顯得較大,物料落入這個空間之內,而因為轉子在不停地旋轉,使得這個空間越來越小,**后物料受到動靜齒板齒條的兩個相對齒邊的剪切攔腰剪斷,使物料進一步被粉碎。而所有這些力的作用其實是綜合循環發生，**后當物料被破成粒徑大大小于V形腔下口寬度后,由V形腔的下口排出,從而完成整下物料的破碎過程。
應用范圍：主要適用于礦山、建材、冶金、砂石加工、路橋工程等行業。
超級破碎機整機保修一年

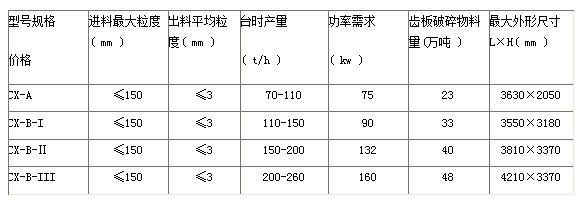

技術參數：
