脈沖布袋除塵器
一、產品價紹
脈沖布袋除塵器是我司集合當今脈沖袋式除塵優點,成功研發的具有自主知識產權的袋式除塵器.該產品綜合了分室反吹和脈沖清灰兩大類除塵器的優點,克服了分室反吹清灰強度不足和一般脈沖清灰粉塵再附的缺點,使清灰效率大幅度提高,噴吹頻率大為降低.CXMC系列脈沖布袋除塵器還使用淹沒式脈沖閥,降低了噴吹氣源壓力.這樣,設備運行能耗降低,濾袋,脈沖閥的壽命延長,綜合技術性能大大提高.本系列除塵器設計新穎,結構獨特,與常規脈沖除塵器相比,有以下明顯特點:
1.分室離線低壓脈沖清灰,效率高,粉塵不產生二次吸附;
2.氣源壓力由常規型的0.5-0.7MPa降至0.2-0.3MPa;
3.濾袋和脈沖閥壽命提高2倍以上;
4.處理高溫,高濃度含塵氣體過濾風速可達1.2m/min;
5.濾袋袋口采用彈簧漲緊結構,拆裝方便,密封性好;
6.電控PC機自動控制,清灰,卸灰,超溫報警;
7.采用新型微孔簿膜復合濾料,耐高溫,高濕,使用壽命在3年以上.
脈沖布袋除塵器性能****:
排放濃度:50-100 mg/m3;
除塵器阻力<1700 Pa;
除塵器殼體漏風率<1.5 %;
濾袋壽命:平均使用壽命大于12個月;
除塵器運轉率:隨主機運轉率可達****;

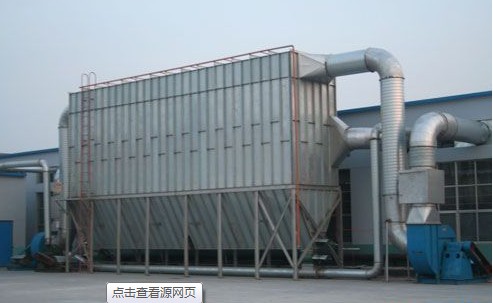

結構及工作原理:脈沖布袋除塵器主要由上箱體、中箱體、灰斗、卸灰系統、噴吹系統和控制系統等幾部分組成,并采用下進氣分室結構。含塵煙氣由進風口經中箱體下部進入灰斗;部分較大的塵粒由于慣性碰撞、自然沉降等作用直接落入灰斗,其它塵粒隨氣流上升進入各個袋室。經濾袋過濾后,粉塵被阻留在濾袋外面,凈化后的氣體由濾袋內部進入箱體,再通過袋口和上箱體由出風口排入大氣。灰斗中的粉塵定時或連續由卸灰系統排出。
除塵器的保修:整機保修一年
技術性能 |
|
- |
參數 |
處理風量(m3/h) |
過濾風速(m/min) |
過濾面積(m2) |
濾袋數(個) |
阻力(Pa) |
含塵濃度(g/m3) |
保溫層面積(m2) |
重量(kg) |
型號 |
32-3 |
6900 |
1.2-2.0 |
93 |
96 |
1470-1770 |
<1000 |
26.5 |
2.880 |
32-4 |
8930 |
124 |
128 |
34 |
4.080 |
32-5 |
11160 |
155 |
160 |
41 |
5.280 |
32-6 |
13390 |
186 |
192 |
48.5 |
6.480 |
64-4 |
17800 |
248 |
256 |
70 |
7.280 |
64-5 |
22300 |
310 |
320 |
94 |
9.960 |
64-6 |
26700 |
372 |
384 |
118 |
11.640 |
64-7 |
31200 |
434 |
448 |
142 |
13.320 |
64-8 |
35700 |
496 |
512 |
166 |
15.000 |
96-4 |
26800 |
372 |
384 |
<1300 |
110 |
10452 |
96-5 |
33400 |
465 |
480 |
120 |
12120 |
96-6 |
40100 |
557 |
576 |
130 |
14880 |
96-7 |
46800 |
650 |
672 |
140 |
16920 |
96-8 |
53510 |
744 |
768 |
150 |
19810 |
96-9 |
60100 |
836 |
864 |
160 |
21240 |
96-2×5 |
66900 |
929 |
960 |
175 |
25200 |
96-2×6 |
80700 |
1121 |
1152 |
210 |
30240 |
96-2×7 |
94100 |
1308 |
1344 |
245 |
35280 |
96-2×8 |
107600 |
1494 |
1536 |
280 |
40320 |
96-2×9 |
121000 |
1681 |
1728 |
315 |
45360 |
96-2×10 |
134500 |
1868 |
1920 |
350 |
50400 |
128-6 |
67300 |
935 |
768 |
125 |
24120 |
128-9 |
100900 |
1402 |
1152 |
196 |
31680 |
128-10 |
112100 |
1558 |
1280 |
205 |
34680 |
128-2×6 |
34600 |
1869 |
1536 |
323 |
43920 |
128-2×7 |
15700 |
2181 |
1792 |
247 |
52680 |
128-2×8 |
179400 |
2492 |
2084 |
262 |
60000 |
128-2×9 |
201900 |
2804 |
2304 |
277 |
66480 |
128-2×10 |
224300 |
3115 |
2561 |
292 |
72000 |
128-2×11 |
247600 |
3427 |
2856 |
307 |
78480 |
128-2×12 |
269100 |
3728 |
3072 |
322 |
96400 |
128-2×13 |
291600 |
4050 |
3328 |
337 |
93600 |
128-2×14 |
314000 |
4361 |
3584 |
252 |
100800 | |
